螺旋溜槽簡介

螺旋溜槽綜合了螺旋選礦機、搖床、離心選礦機等設備的特點，是采礦、選礦更好的設備，特別是海濱、河畔、砂灘、溪道的砂礦開采更為理想。

重選由于環境污染小、成本低而被廣泛應用于金屬礦和非金屬礦的選礦中。螺旋溜槽是重選設備之一，結構特點是斷面呈立方拋物線形狀，適于處理-0.2mm的更細粒級，在分選過程中不需加沖洗水，在槽的末端分段截取精、中、尾礦。

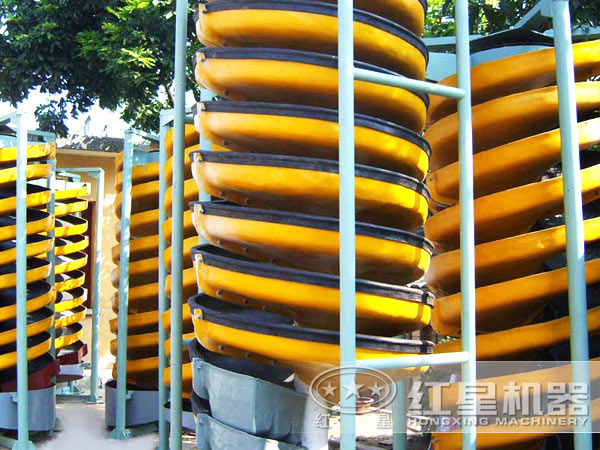

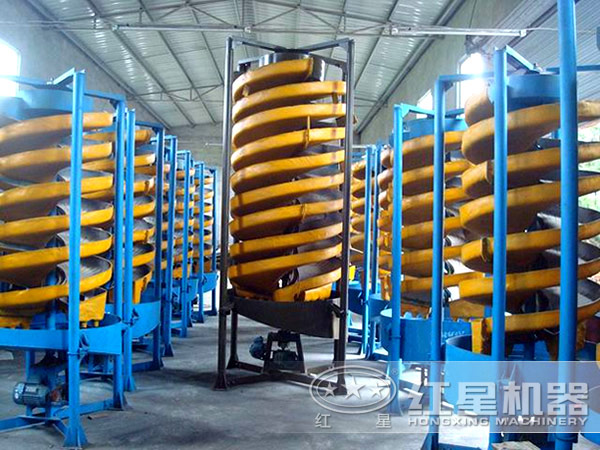

螺旋溜槽圖片

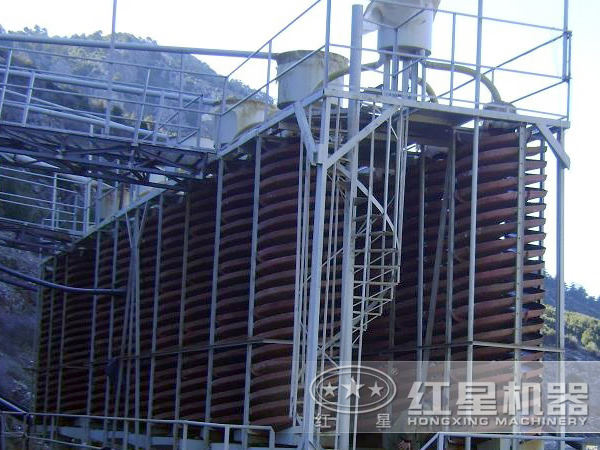

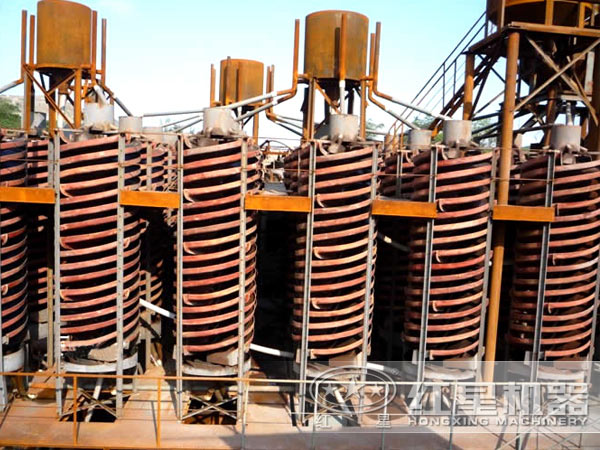

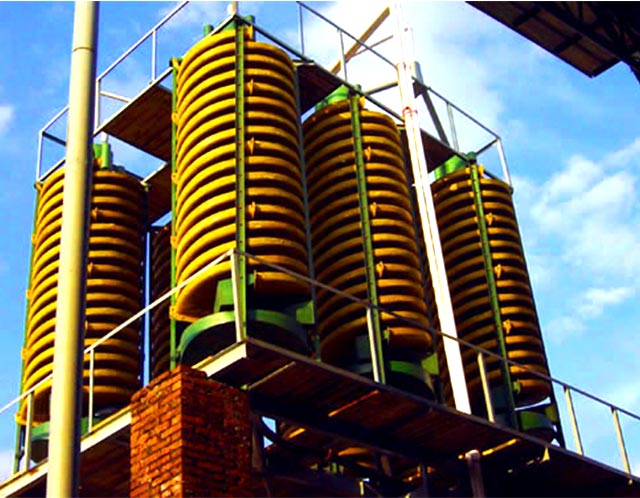

螺旋溜槽客戶現場

螺旋溜槽結構特點

螺旋溜槽由給礦勻分器、給礦槽、螺旋槽，產品截取槽、產品集聚斗和槽支架（包括十字架或三角架）等六部分組成。由螺旋片聯接成的螺旋槽是主要部件。螺旋片是由玻璃鋼（玻璃纖維增強煤矸石）制成，借螺栓接在一起，螺旋槽的選別面有一層預制的耐磨層。它具有質輕、堅固、經久耐用消費品的優點。螺旋槽的上方設有多管給礦勻分器分礦均勻，控制簡便。分礦器自由放置在支桌的十字架（或三角架）上。均分的礦漿通過裝在螺旋槽首端的給礦槽緩慢地給到螺旋槽面上，進行分選。螺旋槽的尾端裝在有閥塊式新產品截取槽將分選的新產品沿徑向按品位分成三種（或四種）新產品。用調節閥塊的位置來改變各新產品的截取寬度。新產品集聚斗是一同心環形筒，將已截取的多頭礦流分別匯集導出。螺旋溜槽的橫截面，曲線的斜率變化特別適于細微粒物料的選別。

螺旋溜槽特點

螺旋溜槽因功耗低，結構簡單，占地面積少，操作簡易，選礦穩定，分礦清楚，無運動部件，便于維護管理，單位面積處理量大等特點在眾多重選設備中倍受關注。設備有較寬和較平緩的槽面，礦漿呈層流流動的區域較大，更適于處理中細（-4mm）粒級的礦石。我國已制成直徑為400、600、900、1200mm的螺旋溜槽，Ф1200mm四頭的生產能力約4-6t/h。

螺旋溜槽優點

1、大型化，處理量大，現代礦物處理客觀上要求以規模效應來創造效益。

2、細?；瑢ξ⒓?xì)粒級礦物的處理，特別是對粒級-0.047mm的礦物的處理，原有設備基本上能保證+0.047mm粒級的回收。

3、隨著水力學、兩相流、機械振動學等的發展，螺旋溜槽已從簡單地應用重力、水流阻力發展到復合應用離心力，機械振動力、磁力等的水平。通過復合力場，增大有用礦物的富集以及細粒和微細粒的分離，提高礦物回收率。

4、以節能、降耗環保為根本出發點，占地面積、空間要小，耗水耗電量小。

5、操作方便靈活，分選過程穩定，結構簡單，便于維護管理。

紅星機器是用戶綜合評價較高的礦山機械設備生產廠家，規模大、實力強、制造工藝成熟，能為用戶的生產提供性能更高、穩定性更強的設備，降低了用戶在生產中的投入，保證了用戶在作業中獲取更高的經濟和社會效益。

河南紅星機器免費咨詢電話：0371—67772626

技術參數
